AMUT E100 Coextrusion-Linie + Inline ILLIG RDM 75K Thermoformer

Vollständige AMUT E100 Coextrusion-Line + Inline ILLIG RDM 75K Thermoformer

AMUT-Linienjahr: 2010

ILLIG RDM 75K Herstellungsjahr: Dezember 2007

Bestehend aus:

AMUT E100 Coextrusion-Linie

• AMUT 4-Komponenten-Misch- und Dosiergerät mit integrierter Vakuumpumpe
• Haupt-Extruder AMUT EA100
• Schneckendurchmesser: 100 mm
• L/D-Verhältnis: 35
• 8 Heizzonen
• Heizleistung: 54,9 kW
• Luftgekühlt
• Antriebsmotor: 178 kW
• Entgassungspumpe: 2,2 kW, 35 m³/h
• Automatische Sieb-wechseler
• Schmelzpumpe

Coextruder AMUT EA60

• Schnckendurchmesser: 60 mm
• L/D-Verhältnis: 33
• 3 Heizzonen
• Heizleistung: 26,4 kW
• Luftgekühlt
• Antriebsmotor: 59,5 kW
• Automatische Sieb-wechseller
• A-B-A Black-Box-Adapter
• AMUT Flex-Lip Düse
• Breite: 800 mm
• Stärke: 0,15 bis 1,8 mm
• Komplette Pumpengruppe

Glättwalzen

• 3-Walzen Glättwalzen
• Arbeitsbreite: 1.000 mm
• Walzen durchmesser: 450 / 450 / 450 mm
• Bedienpult mit Siemens SIMATIC Panel PC Touch-HMI

Vorheizung

• Baujahr 2007
• ILLIG VHW 90/2b
• Breite 900 mm
• Heizwalzendurchmesser Ø 600 mm
• Max. Temperatur der Walzen 140° C
• Max. Heizkammer-Temperatur 140°C
• Anschlusslast 36 kW

Inline ILLIG RDM 75K Thermoformer

• Baujahr: 2007
• Siemens SIMATIC Multi Panel HMI
• Thermoformer mit Auto-Start-Funktion
• Indramat Servomotor Vorschub
• Maximale Materialbreite: 750 mm
• Maximale Vorschub: 480 mm
• Ober- und Unterheizungen
• Gesamtanschlussleistung der oberen und unteren Heizungen: 111,3 kW
• Automatisches Transport-Schien Spreizung für PP
• Folien durchhang Überwachung
• Maximale Formfläche: 700 x 450 mm
• Servomotor Vorstrecker
• Maximale Teilhöhe: 150 mm
• Maximale Formschließkraft: 40.000 daN
• Automatisches Schmiersystem
• Siemens S7 PLC-Steuerung
• Inline ILLIG RS90 Mühle mit schalldaempfungs Gehäuse & Mahlgut Gebläse

Nachfolge Geräte

• Mould & Matic "Pick-up-Stapler", automatischer Becher Stapler / Zähler
• BVM Inline-Verpackungseinheit für gezählte und gestapelte Becher
• KUKA-Roboter-Einheit zum Verpacken von Verpackte-Becher in Kartons

Werkzeuge

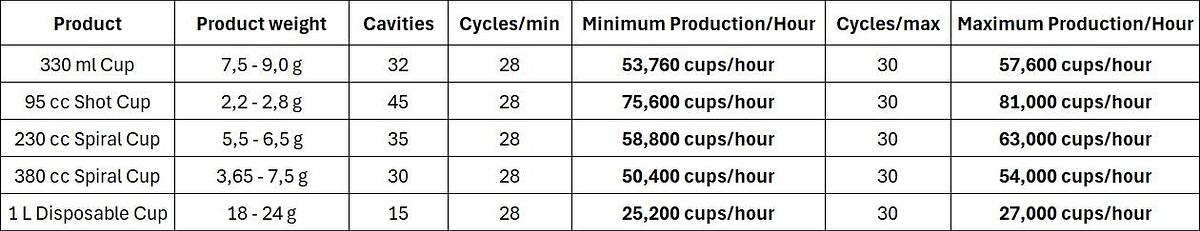

Folgende Werkzeuge für Trinkbecher für den ILLIG RDM75K sind auch verfügbar.

ILLIG Becher , 95 cc, 45 Kavitäten (APET, PP)

ILLIG Becher 235 cc, 35 Kavitäten (APET, PP)

ILLIG Becher 380c cc, 30 Kavitäten (APET, PP)

ILLIG Becher, 1000 cc, 15 Kavitäten (PP)

** Anbei sind Becher Zeichnungen
